Ada dua kategori multimeter :
  • Multimeter digital / DMM (digital multimeter) tampilannya menggunakan tampilan angka, dan keunggulannya lebih akurat hasil pengukurannya,
  • Multimeter analog hasil pengukurannya ditunjukkan oleh jarum cara membaca hasil pengukurannya harus jeli melihat jarum penunjuknya.
Kedua kategori multimeter diatas fungsi dan cara penggunaannya sama, masing-masing dapat mengukur listrik AC, maupun listrik DC.

Multimeter dan Cara Menggunakannya
AVO Meter dan bagian-bagiannya
Multimeter / AVO Meter dilengkapi dengan dua kabel pencolok/kabel penyidik yang masing-masing berwarna merah dan hitam.  Untuk dapat bekerja, avometer memerlukan sumber listrik berupa battery. Dalam penyimpanan yang cukup lama, battery ini harus dilepaskan.

Umumya pada avometer terdapat bagian-bagian sebagai berikut :
  1. Saklar Jangkah : Saklar jangkah ini digunakan untuk memilih jenis besaran yang yang akan diukur (Ampere, Volt maupun Ohm) dan saklar jangkah juga menunjukkan batas skala pengukuran.
  2. Sekerup Kontrol NOL : Untuk mengatur posisi jarum, sebelum pengukuran, jarum harus menunjukkan tepat angka NOL, bila tidak sekerup kontrol NOL ini diputar untuk diatur ulang.
  3. Kabel Penyidik : digunakan untuk menempelkan ke obyek yang di ukur. Kabel MERAH dipasang pada lubang PLUS dan kabel hitam dipasang pada lubang MINUS atau COMMON.
Multimeter / AVO Meter harus digunakan secara tepat, yang sangat perlu dan selalu diperhatikan adalah pemilihan saklar jangkah yang tepat/ pemilihan obyek yang akan diukur. Kesalahan pemilihan jangkah dapat mengakibatkan kerusakan avometer misalnya pengukuran voltage dengan jangkah pada posisi OHM, maka akibatnya akan fatal bisa menyebabkan AVO meter rusak. Bila besaran yang diukur tidak dapat diperkirakan sebelumnya, harus dibiasakan memilih jangkah/skala tertinggi. Setiap selesai pengukuran, dibiasakan meletakkan jangkah pada posisi OFF atau VDC angka tertinggi.

MENGUKUR HAMBATAN / RESISTANSI
Putar saklar jangkah pada posisi OHM (misalnya x1, x10 atau x1k) , kemudian kalibrasi dengan cara ujung kabel penyidik merah dan hitam disentuhkan dan lakukan zero seting (jarum menunjuk pada angka nol) dengan cara putar sekrup tombol nol dan putar pula tombol kontrol nol.

Multimeter dan Cara Menggunakannya
Cara mengukur Resistor
Cara mengukur Resistor bisa anda lihat pada gambar diatas. Hasil pengukuran, misalnya apabila jarum penunjuk menunjuk pada angka 4,5 ohm, sedang saklar jangkah kita posisikan pada x10 maka hasil pengukurannya adalah 4,5 x10 = 45 Ohm, jadi resistor yang kita ukur mempunyai hambatan 45 Ohm.

MENGUKUR TEGANGAN DC
Perkirakan tegangan yang akan diukur, letakkan saklar jangkah pada skala yang lebih tinggi. penyidik merah pada positif dan hitam pada negative.
Multimeter dan Cara Menggunakannya
Cara mengukur tegangan DC
Hasil pengukuran akan ditunjukkan oleh jarum penunjuk (analog) dan angka jika anda menggunakan AVOmeter Digital. Satuannya adalah Volt DC

MENGUKUR TEGANGAN AC
Seperti halnya pada pengukuran VDC, perkirakan tegangan yang akan diukur, letakkan jangkah pada skala yang lebih tinggi jika tidak diketahui pasang jangkah pada posisi skala tertinggi agar AVOmeter tidak rusak. Pada umumnya AVOmeter hanya dapat mengukur arus berbentuk sinus dengan frekuensi antara 30 Hz30 KHz. Hasil pengukuran adalah tegangan efektif (Veff). Hasil pengukuran akan ditunjukkan langsung oleh jarum penunjuk (analog) dan angka jika anda menggunakan AVOmeter Digital. Satuannya adalah Volt AC

MENGUKUR ARUS (SEARAH)
Rangkaian yang akan diukur diputuskan pada salah satu titik, dan melalui kedua titik yang terputus tadi arus dilewatkan melalui avometer, sebelumnya muatan semua elco didischarge.
Multimeter dan Cara Menggunakannya
Cara mengukur arus listrik
Hasil pengukuran akan ditunjukkan langsung oleh jarum penunjuk (analog) dan angka jika anda menggunakan AVOmeter Digital. Satuannya adalah Ampere.

CARA CEK KONDENSATOR
Sebelumnya muatan kondensator didischarge. Posisikan saklar jangkah pada OHM, tempelkan penyidik merah pada kutub POSITIF dan hitam pada NEGATIF. Bila jarum menyimpang ke KANAN dan kemudian secara berangsur-angsur kembali ke KIRI, berarti kondensator baik. Bila jarum tidak bergerak, kondensator putus dan bila jarum mentok ke kanan dan tidak balik, kemungkinan kondensator bocor.
Multimeter dan Cara Menggunakannya
Cara Menguji Kondensator
Pemilihan skala batas ukur X 1 untuk nilai elko diatas 1000uF, X 10 untuk untuk nilai elko diatas 100uF-1000uF, X 100 untuk nilai elko 10uF-100uF dan X 1K untuk nilai elko dibawah 10uF.

CARA MENGUJI DIODA

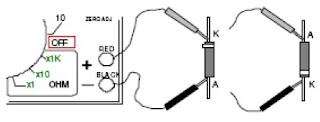

Dengan jangkah OHM x1 k atau x100 penyidik merah ditempel pada katoda (ada tanda gelang) dan hitam pada anoda, jarum harus ke kanan. Panyidik dibalik ialah merah ke anoda dan hitam ke katoda, jarum arus tidak bergerak. Bila demikian berarti dioda dalam keadaan baik.Cara demikian juga dapat digunakan untuk mengetahui mana anoda dan mana katoda dari suatu diode yang gelangnya terhapus.
Multimeter dan Cara Menggunakannya
Cara Menguji Dioda
Dengan Saklar jangkah pada posisi VDC, bahan suatu dioda dapat diperkirakan dengan cara merangkai pada gambar dibawah. Bila tegangan katoda anoda 0.2 V, maka kemungkinan dioda germanium, dan bila 0.6 V kemungkinan dioda silicon.
Multimeter dan Cara Menggunakannya
Cara Menguji Dioda

Cara Mengecek Transistor dengan AVO Meter | Sebelumnya kita sudah mempelajari bagaimana fungsi multimeter dan cara menggunakannya. AVO meter adalah suatu alat ukur yang digunakan untuk mengukur Arus listrik (Ampere), Hambatan listrik (Ohm) dan tegangan listrlk (volt), jadi bisa kita simpulkan bahwa Avo meter merupakan paket alat ukur yang multi fungsi (Multimeter).

Pada tulisan kali ini kita bahas khusus cara mengukur Transistor (menentukan kaki-kaki transistor, menentukan jenis transistor dan men-cek transistor dalam kondisi baik atau sudah rusak).

Kita ketahui bahwa Transistor ekivalen dengan dua buah dioda yang digabung, sehingga prisippengujian dioda diterapkan pada pengujian transistor.

Cara Menguji Transistor dengan AVO Meter
Menguji transistor
1. Menguji transistor jenis NPN
Sakelar jangkah pada x100 ,
  • Penyidik hitam pada Basis, Penyidik merah pada Kolektor, jarum harus bergerak ke kanan
  • Penyidik hitam tetap pada Basis, Penyidik merah dipindah ke Emitor, jarum harus bergerak ke kanan lagi.
  • Penyidik merah dipindah pada Basis dan hitam pada Kolektor, jarum harus tidak bergerak
  • Penyidik merah tetap pada Basis Penyidik hitam dipindah ke Emitor jarum juga harus tidak bergerak.
Saklar jangkah pada 1 k,
  • Penyidik hitam ditempel pada kolektor dan merah pada emitor, jarum harus sedikit bergerak ke kanan dan bila dibalik jarum harus tidak bergerak.
2. Menguji transistor jenis PNP
Sakelar jangkah pada x100
  • Penyidik hitam pada Basis, Penyidik merah pada Kolektor, jarum harus tidak bergerak
  • Penyidik hitam tetap pada Basis, Penyidik merah dipindah ke Emitor, jarum harus tidak bergerak
  • Penyidik merah dipindah pada Basis dan hitam pada Kolektor, jarum harus bergerak
  • Penyidik merah tetap pada Basis Penyidik hitam dipindah ke Emitor harus bergerak.
Saklar jangkah pada 1 k,
  • Penyidik hitam ditempel pada kolektor dan merah pada emitor, jarum harus sedikit bergerak ke kanan dan bila dibalik jarum harus tidak bergerak.
Kesimpulan : Apaila salah satu peristiwa/pengujian diatas tidak terjadi, maka kemungkinan transistor rusak, dan dengan cara pengujian diatas kita juga bisa menentukan posisi/letak kaki-kaki tranistor (basis, kolektor dan emitor)

3. Menguji Transistor FET
Penentuan jenis FET dilakukan dengan saklar jangkah pada x100 penyidik hitam pada Source dan merah pada Gate. Bila jarum menyimpang, maka janis FET adalah kanal P dan bila tidak, FET adalah kanal N

Cara Menguji Transistor dengan AVO Meter
Menguji Transistor Jenis FET
Kerusakan FET dapat diamati dengan rangkaian pada gambar diatas. Dengan Mengunakan potensiometer dan dirangkai seperti gambar, Saklar Jangkah diletakkan pada x1k atau x10k, potensio pada minimum, resistansi harus kecil. Bila potensio diputar ke kanan, resistansi harustak terhingga. Bila peristiwa ini tidak terjadi, maka kemungkinan FET rusak

4. Menguji Transistor UJT
Cara kerja UJT (Uni Junktion Transistor) adalah seperti switch, UJT kalau masih bisa on off berarti masih baik.
Saklar Jangkah pada 10 VDC dan potensio pada minimum, tegangan harus kecil. Setelah potensio diputar pelan-pelan jarum naik sampai posisi tertentu dan kalau diputar terus jarum tetap disitu. Bila jaum diputar pelan-pelan ke arah minimum lagi, pada suatu posisi tertentu tiba-tiba jarum bergerak ke kiri dan bila putaran potensio diteruskan sampai minimum jarum tetap disitu. Bila peristiwa tersebut terjadi, maka UJT masih baik.
